한옥의 외관
석재기단 위에 기둥과 창호를 세우고, 2층 마루와 계자난간, 지붕도리와 사모기와지붕으로 외관을 구성했습니다.
WINDMILL / ASSEMBLY STUDY
한옥풍차부품에서, 하나의 움직임으로.
실제 조립 배치 172 PARTS
3D 모델 불러오는 중
96부품 종류
172실제 배치 부품
17mm엔드밀 Z축 측정 이동량
Inventor 조립품에서 추출한 형상과 배치.
웹에서 가볍게 살펴볼 수 있도록 변환했습니다.
01 / 구성
각 부품이 모여
하나의 풍차가 됩니다.
현재 조립품에 실제 사용된 부품만 집계했습니다.
행을 펼치면 부품별 수량을 확인할 수 있습니다.
부품 목록 불러오는 중
02 / 설계 과정
모양과 연결을
같이 생각하는 작업.
출력과 조립
분면으로 나뉜 부품을 연결하고, 핀과 캡으로 축을 고정합니다. 부품의 연결부와 출력 크기를 함께 검토하는 과정입니다.
실제 배치의 확인
전체 STEP을 다시 열어 172개 부품의 구성과 배치를 대조했습니다. 웹용 모델도 같은 배치 좌표를 사용합니다.
03 / 구동 원리
손잡이에서 시작해,
회전과 이송으로.

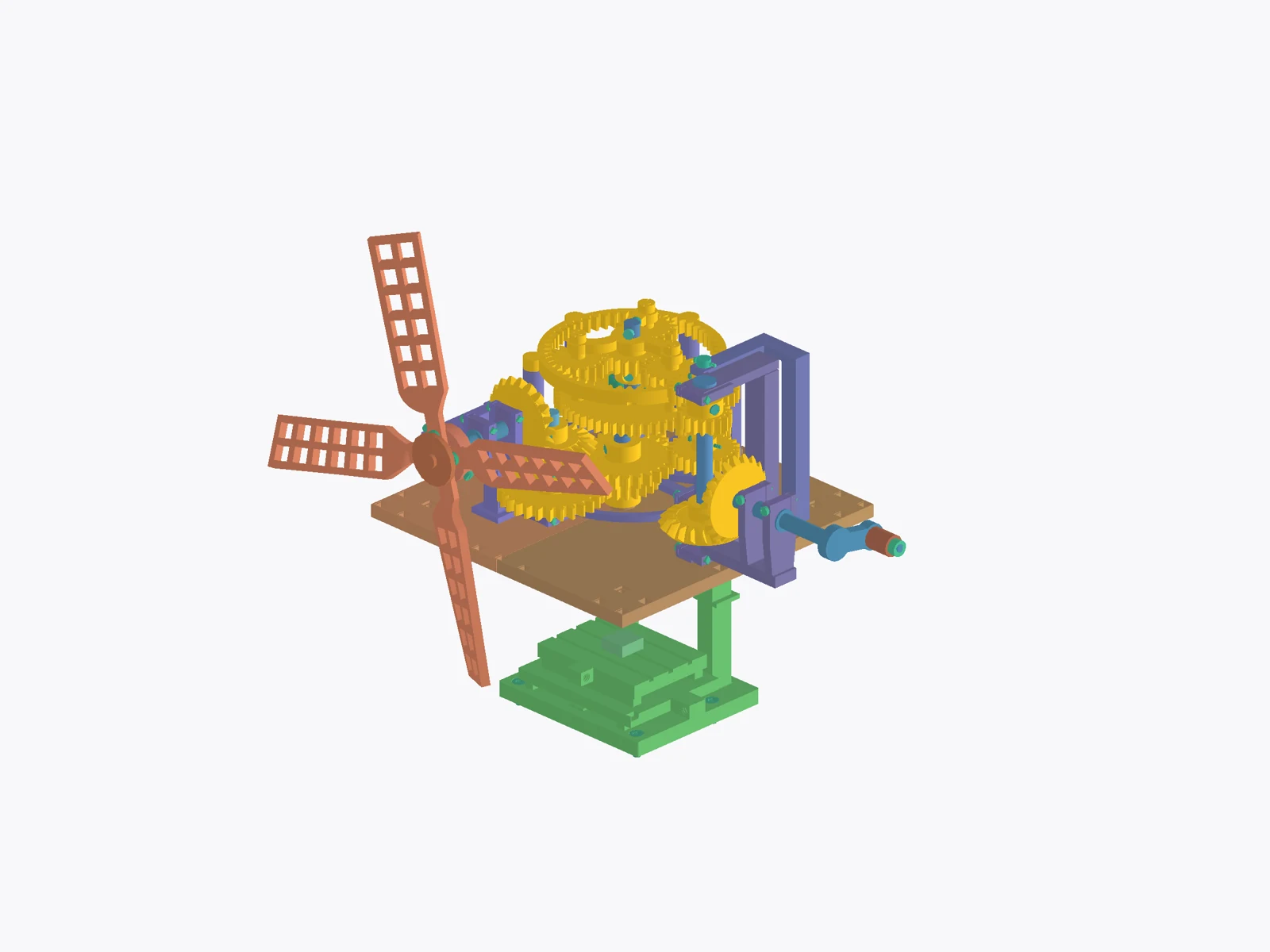

노란색 기어, 파란색 축, 초록색 MCT 이송부.
외장을 숨기면 연결된 구조를 더 쉽게 볼 수 있습니다.
크랭크와 기어
핸들의 회전이 입력축과 기어를 거쳐 풍차 회전부와 중앙 MCT 구동부에 전달됩니다. 웹 연출은 CAD에서 측정한 각 부품의 자세를 사용합니다.
엔드밀의 Z축 이송
캠과 이송 안내 구조를 통해 밀링척에 연결된 엔드밀이 위아래로 움직입니다. 끝점의 최고·최저 위치 차이는 17mm로 측정했습니다.
반복 구동 확인
0°·360°·720°에서 자세가 일치하는지 확인한 결과를 반영합니다. 확인되지 않은 기어비로 움직임을 만들지 않습니다.
04 / 제작 결과
모델에서,
실제로 조립하는 작품으로.
출력과 조립 상태는 제작자의 확인 기록을 기준으로 표시합니다.
1층 석재기단
기단 4분면을 조립하고, 기둥 7개와 창호 5개를 성공적으로 연결했습니다.
풍차 회전부
날개·허브·수평축·핀·캡 등 풍차 회전부 전체의 출력이 완료됐습니다.
2층 마루와 지붕
현재 기록상 출력하지 않은 상태입니다. CAD 검증 결과와 실물 제작 결과를 구분합니다.
05 / 자료
필요한 자료만,
펼쳐서 확인하세요.
웹 모델·부품표 3개 자료
기존 풍차 출력 자료 불러오는 중
기존 자료실의 파일을 그대로 연결합니다.
