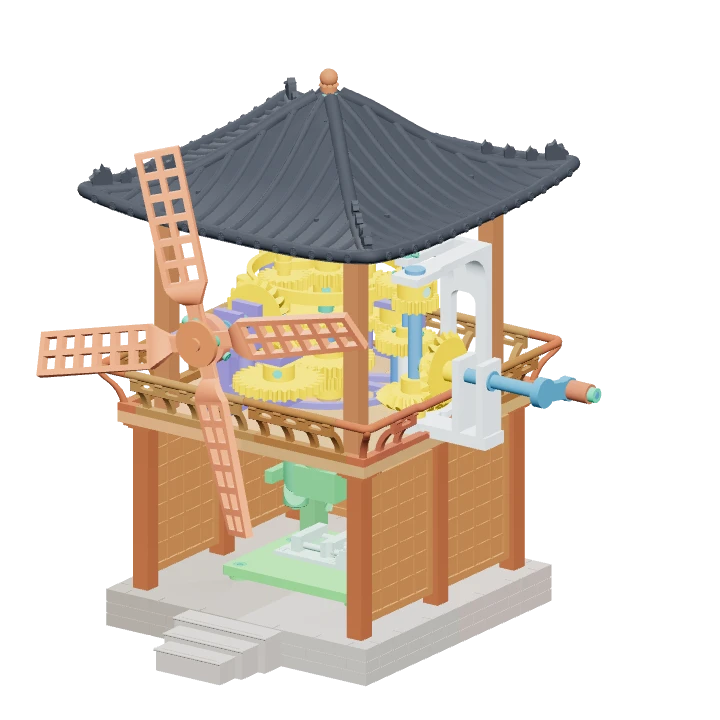

대표 작업 01 / 한옥풍차
회전을
왕복운동으로.
기어와 캠으로 풍차의 회전을 Z축 이송에 연결.
Inventor 설계부터 PLA 출력·조립까지 이어지는 제작 기록.
3D 프린팅 · 조립 진행 중
회전 입력→기어·캠→Z축 이송
현재 CAD 모델 불러오는 중
한옥풍차 / 제작 과정
설계한 구조를
부품과 조립으로 확인.

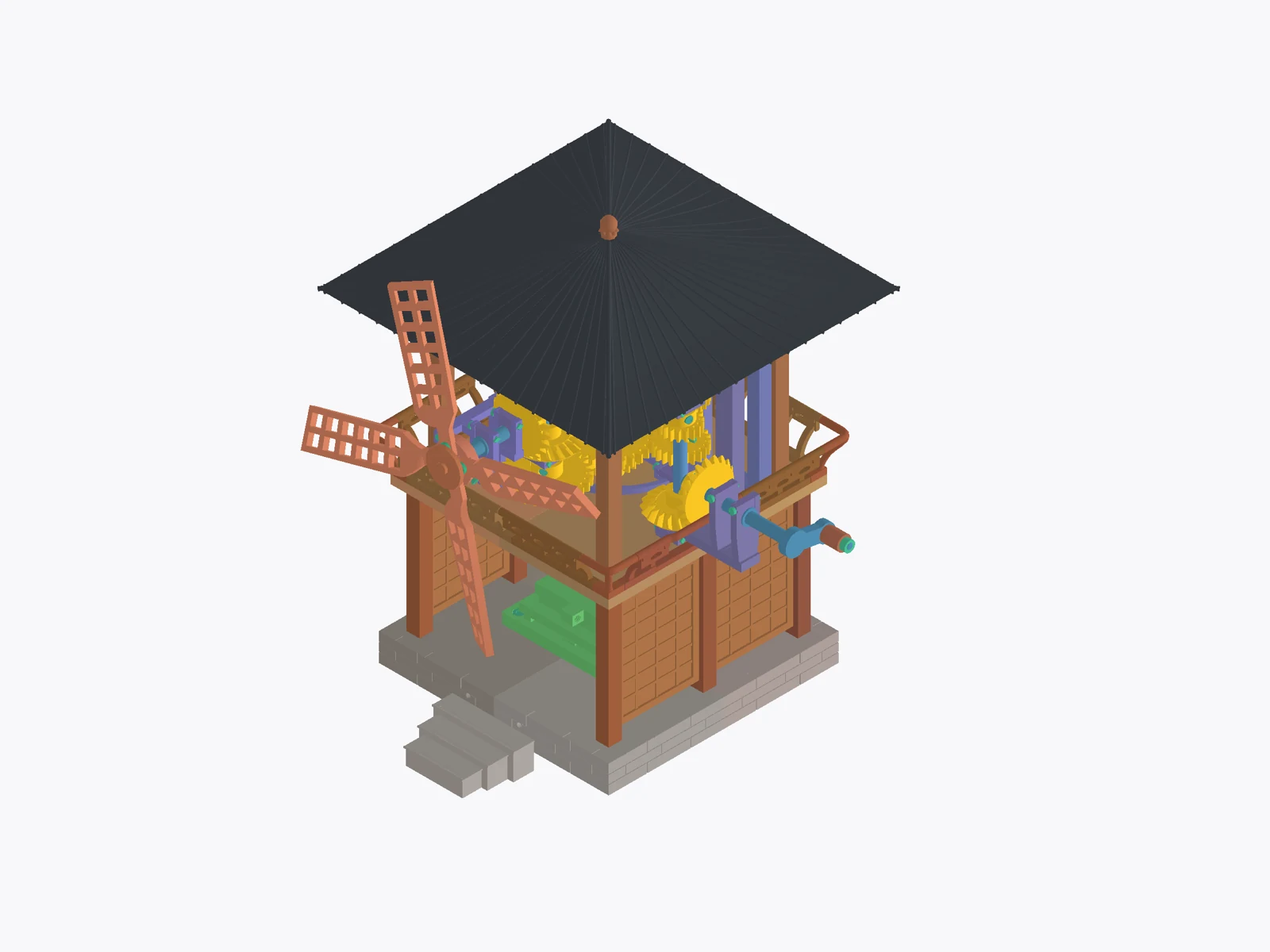

01 / 설계·배치
외관과 구동계를
하나의 조립품으로.

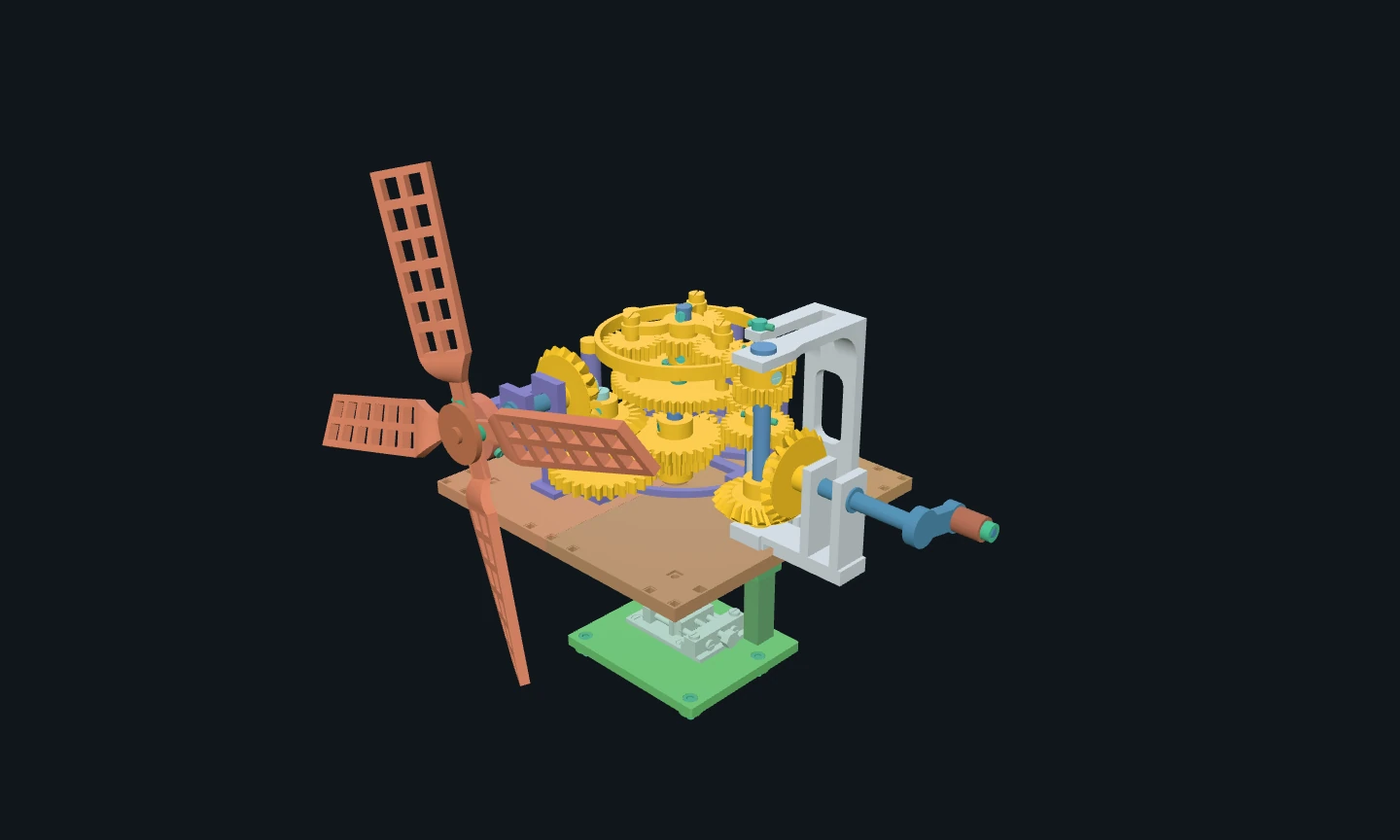

한옥의 기단·기둥·지붕 안에 기어와 축, MCT 모형의 이송 구조를 배치. 부품을 나눠 모델링하고 조립 상태에서 형상과 위치를 확인.
- 설계 원본
- Inventor IPT · IAM
- 부품 구성
- 101종 · 164개 배치
- 웹 표현
- 현재 CAD 형상·배치 기준
02 / 출력·조립
STL 부품을 출력하고,
연결부를 조립.

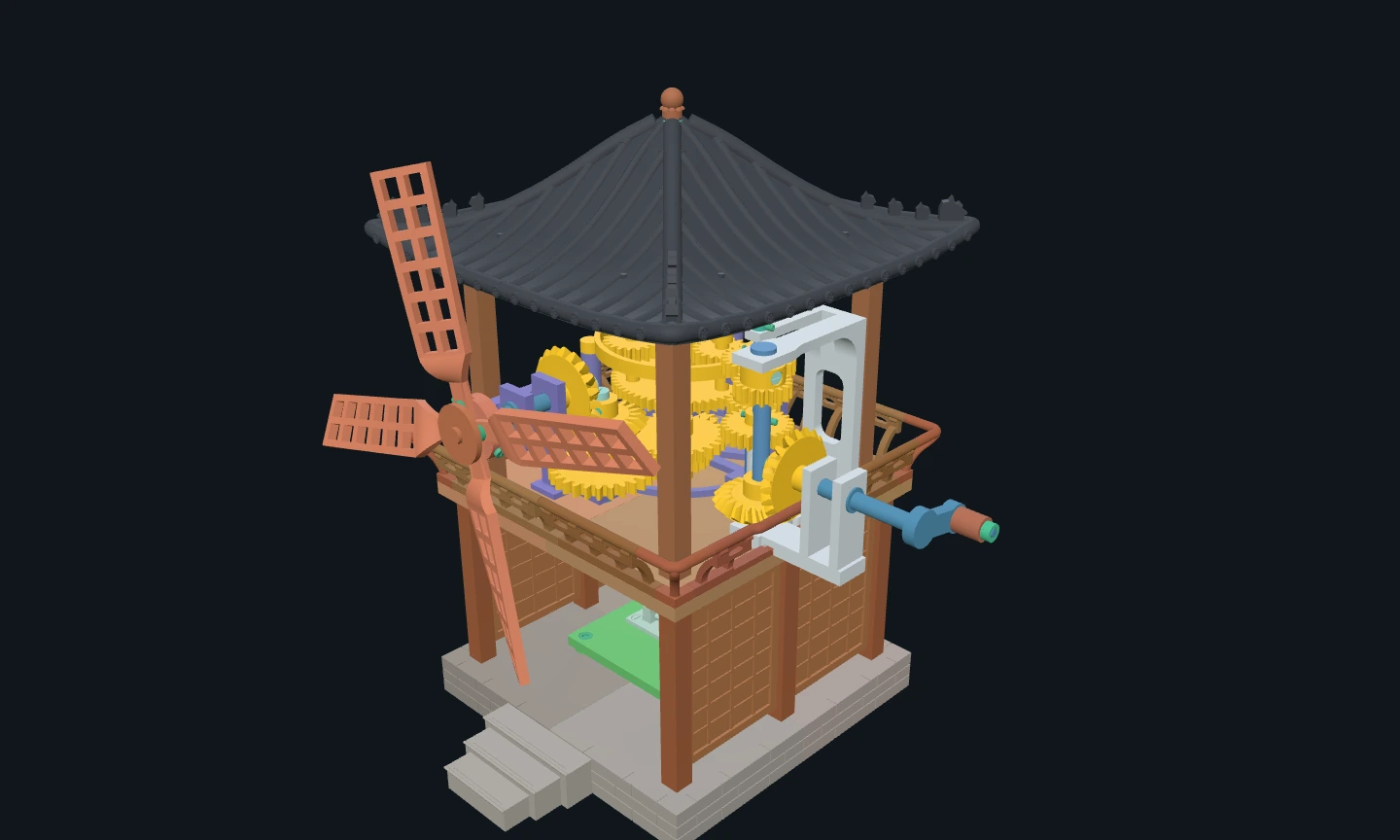

PLA 출력 후 기단 분면을 결합하고, 기둥·창호와 핀·캡 고정부를 조립. 출력한 부품과 아직 출력하지 않은 부품을 구분해 기록.
아래 상태는 기존 제작 기록 기준. 최신 CAD 수정과 실물 재출력은 별도 확인.
현재 제작 기록
- 1층 기단·기둥·창호
- 출력·조립 완료
- 풍차 회전부
- 출력 완료
- 2층 마루·지붕
- 기록상 미출력
부품별 출력 상태와 조립 기록은 프로젝트 상세에서 확인.
03 / 구동 확인
기어 회전에서
엔드밀의 상하 이송까지.
기어·축에서 캠으로 전달되는 운동과 엔드밀의 최고·최저 위치를 CAD 구동 자세로 확인. 첫 화면의 움직임도 같은 측정 자료 사용.
25mm
CAD 측정 기준
엔드밀 Z축 왕복 이동량
CAD 구동 검증과 최신 부품의 실물 구동 시험은 구분.
한옥풍차 / 상세 기록
부품 하나까지 확인하려면.
3D 탐색, 부품 구성, 제작 상태와 출력 파일.
