가공 · 설계 기록

제작 프로젝트

안전관리 경험에서 시작해, 가공과 모델링으로 확장하는 제작 기록.

진행 중인 프로젝트

한옥 · 기계 · 3D 프린팅

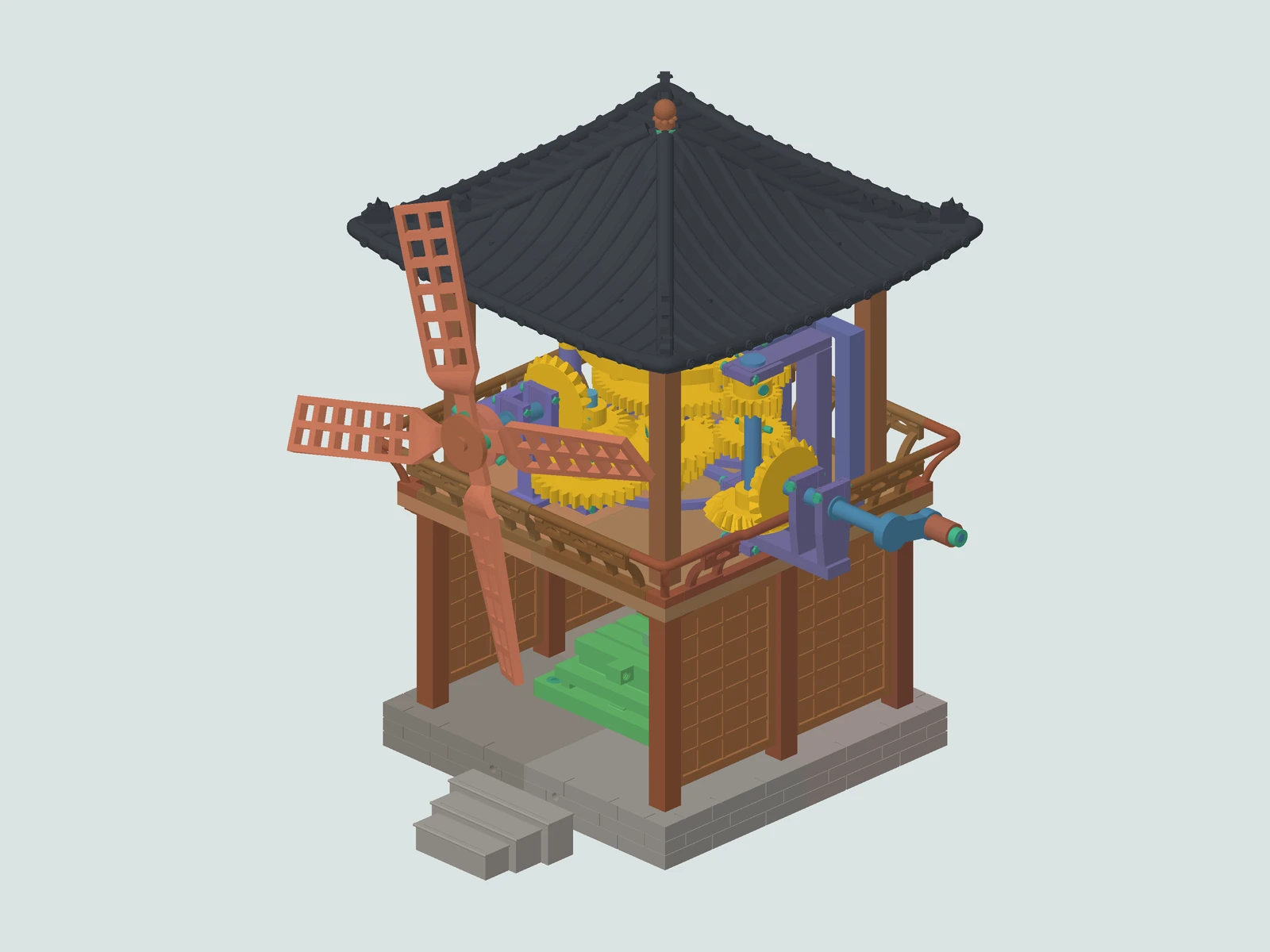

96종, 172개 부품으로 만드는 한옥풍차.
조립 구성과 구동을 3D로 살펴봅니다.

PROJECT / 01

한옥풍 구조 안에 풍차·기어·크랭크와 MCT 모형을 배치한 제작 프로젝트입니다.

96종

서로 다른 부품

172개

전체 배치

17mm

MCT Z축 설계 스트로크

01 / 구조

4분면 석재기단, 기둥·창호, 2층 마루, 지붕과 풍차를 분리해 조립 구조를 구성했습니다. 웹에서는 부품이 들어가는 방향과 순서를 애니메이션으로 확인할 수 있습니다.

02 / 구동

풍차의 회전을 기어와 크랭크·캠을 통해 MCT 모형의 Z축 왕복운동으로 전달합니다. 17 mm 이동 범위는 CAD 기준이며 실물 구동과 공차 검증은 별도 확인 항목입니다.

03 / 제작 계획

PLA로 시제품을 출력한 뒤 주요 기계 부품을 CNC/MCT로 가공한 S45C 부품으로 교체할 계획입니다. 이후 모터 구동과 전기 시퀀스 제어로 확장하고자 합니다.

04 / 디지털 구현

원본 조립품에서 형상·배치·구동 데이터를 추출하고 웹용으로 변환했습니다. AI는 개발과 검토를 보조하며, 치수와 조립 관계는 CAD 자료를 기준으로 확인합니다.
